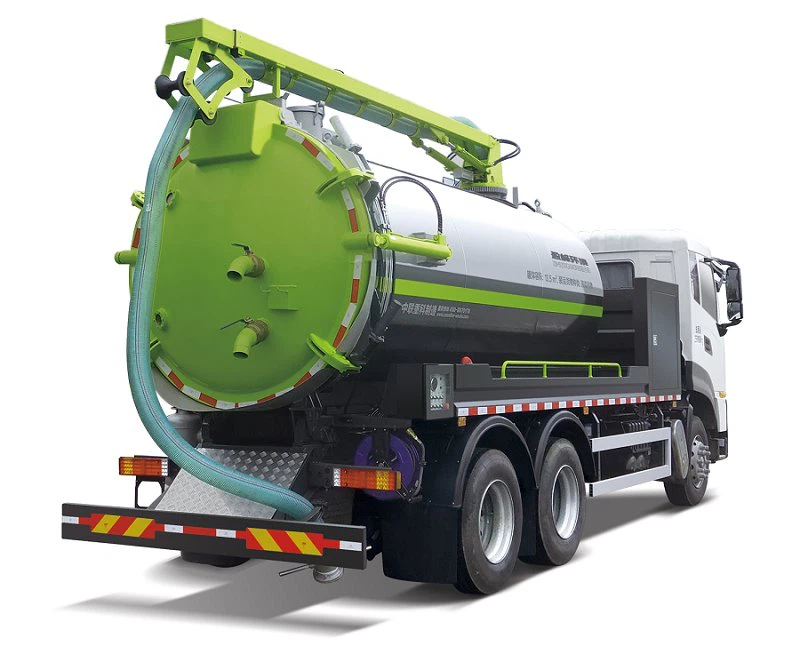

25 Tuj Sewage Suction Truck

ZBH5250GXWDFE6 25 tuj dej nqus tsheb thauj khoom yog ib hom tshiab tsheb huv huv uas tsim los ntawm lub tuam txhab uas koom nrog kev sau, tu, hloov pauv thiab thauj cov sludge thiab dej phwj tuaj. Lub tsheb tau hloov kho los ntawm Dongfeng Tianlong Class II chassis nrog cov cuab yeej siv tshwj xeeb thiab kev tswj hwm.

Xa kev nug

Khoom Taw qhia

Product Overview
ZBH5250GXWDFE6 25 tuj dej nqus tsheb thauj khoom yog ib hom tshiab tsheb huv huv uas tsim los ntawm lub tuam txhab uas koom nrog kev sau, tu, hloov pauv thiab thauj cov sludge thiab dej phwj tuaj. Lub tsheb tau hloov kho los ntawm Dongfeng Tianlong Class II chassis nrog cov cuab yeej siv tshwj xeeb thiab kev tswj hwm.
Lub tsheb zoo nkauj zoo nkauj, nws tus kheej-priming thiab nws tus kheej tso tawm, ua haujlwm ceev ceev, muaj peev xwm loj thiab kev thauj mus los yooj yim. Lub tshuab nqus tsev lim dej tau txais kev lag luam thoob ntiaj teb ua dej phwj nqus nqus twj tso kua mis, uas muaj cov yam ntxwv ntawm kev nqus dej loj, lub tshuab nqus tsev siab, lub zog loj, kev ua haujlwm siab, kev nqus dej ntev thiab siv dav. Nws muaj kev ua tau zoo tshaj plaws xws li kev ua haujlwm siab, kev tiv thaiv ib puag ncig thiab txuag hluav taws xob.

2. Lub luag haujlwm saib xyuas
25 tuj dej phwj suction tsheb yog tsim thiab tsim rau lub nroog txoj kev sib txuas yeeb nkab network thiab ib puag ncig kev ua haujlwm. Nws muaj kev ua haujlwm ntawm cov dej phwj tuaj, cov yeeb nkab dredging, high-pressure tu thiab kev thauj mus los. Nws tuaj yeem tsis tsuas yog nqus cov sludge, gravel, cib thiab lwm yam khoom siv rau kev ua haujlwm niaj hnub, tab sis kuj tuaj yeem khawb thiab khawb cov dej me me. Nws muaj kev ceev thiab ua tau zoo dredging thiab cawm txoj haujlwm. Nws tuaj yeem siv rau hauv nroog ib puag ncig kev nyab xeeb cawm, petrochemical thiab lwm yam kev lag luam tshwj xeeb. Khib nyiab suction, dredging, tu, siab tawm, tsheb thauj mus los, loading thiab unloading, thiab lwm yam.

3. Scope ntawm daim ntawv thov
Nws yog qhov tsim nyog rau kev nqus dej thiab ntxuav cov dej nag hauv qhov dej, cov dej ntws thiab cov kwj deg. Nws kuj tseem tsim nyog rau kev siv dej, kev xa khoom thiab kev tso tawm ntawm cov dej khib nyiab thiab cov khib nyiab hauv cov roj refining, steel, tshuaj, kev tswj vaj tsev, kev huv huv thiab lwm yam lag luam.

Cov qauv tseem ceeb thiab kev ua haujlwm zoo
WPS

1. Chassis
Chassis.Nws txais Tianlong DFH1250D4 hom ob lub chassis hloov kho uas tsim los ntawm Dongfeng Motor Co., Ltd., uas muaj lub zog muaj zog thiab muaj peev xwm nqa tau. Lub chassis yog ib lub chassis tsim nyob rau hauv lub teb chaws rau emission coj mus muag tsheb nrog advanced technology thiab txhim khu kev qha zoo.
Engine.Nws txais yuav Dongfeng Cummins D6.7NS6B290 diesel cav nrog lub zog ntsuas ntawm 213kW thiab ntsuas nrawm ntawm 2300r / min, thiab nws cov pa tawm mus txog Lub Tebchaws Thib Tsib.

Lub tshuab nqus tsev nqus tsev vacuum muaj lub tshuab nqus tsev twj, lub tshuab xa hluav taws xob thiab cov kav dej, cov kav dej phwj tuaj, lub tank dej phwj tuaj, thiab lub tshuab tig.

Suction av.Lub tshuab nqus tsev vacuum yog nqus los ntawm lub tshuab nqus tsev twj, thiab cov av yog nqus mus rau hauv cov dej phwj hauv qab qhov kev txiav txim ntawm atmospheric siab. Cov dej phwj tuaj yog lim thiab tawm rov qab mus rau lub kav dej. Cov dej phwj tuaj yog khaws cia rau hauv lub tank dej phwj thiab tawm tom qab raug thauj mus rau qhov chaw uas tau teem tseg.

Huv huv. Lub tshuab nqus tsev twj tso kua mis tsim lub tshuab nqus tsev thiab cov cua kub ceev hauv cov kav dej phwj tuaj, thiab cov av yog nqa mus rau hauv cov kav dej phwj hauv qab qhov kev txiav txim ntawm cov cua kub ceev. Ua kom tiav cov dej phwj tuaj.

Siab kab. Muab cov kav dej phwj tso rau hauv qhov chaw tso dej phwj rau cov pa tawm, tso plaub-txoj kev valve hloov qib rau hauv txoj haujlwm tawm kom lub tshuab nqus tsev twj tso kua mis khiav, thiab lub kaw lus tuaj yeem paub txog kev tawm siab.

3. Rotating bracket
Lub rotating bracket tuaj yeem tig, txuas ntxiv thiab hloov pauv los ntawm kev tswj vaj huam sib luag lossis cov chaw taws teeb tswj, uas tuaj yeem paub txog kev ua haujlwm ntawm cov ces kaum sib txawv, amplitudes thiab qhov siab, thiab muaj ntau yam kev siv.

4. Kev ntxuav tu
Sab hauv ntawm lub tank dej phwj muaj ib qho kev ntxuav tsis siv neeg. Tag nrho lub tsheb yog nruab nrog cov yeeb nkab dej reel thiab rab phom muaj zog, uas tuaj yeem ntxuav tag nrho lub tsheb thiab qhov chaw ua haujlwm.
Tom qab lub optimized tsim ntawm lub tsheb waterway, lub pipeline layout ntawm lub high-pressure tu system yog zoo nkauj dua. Cov twj tso kua dej, cov kav dej, thiab cov dej li qub yog txhua yam nruab nrog cov dej ntws ua haujlwm kom tsis txhob muaj cov khoom puas tsuaj vim khov thiab tawg hauv qhov kub thiab txias.

5. Hom kev ua haujlwm
Lub tsheb tau txais kev tswj hwm ntawm "kev ua haujlwm vaj huam sib luag ntxiv rau wireless chaw taws teeb tswj ntxiv rau kev ua haujlwm khawm". Thaum lub sijhawm ua haujlwm pib thiab nres, lub kaw lus tswj lub zog tseem ceeb, lub zog hluav taws xob hydraulic tshem tawm, lub tshuab nqus tsev tawm thiab lwm yam khoom siv ua haujlwm raug cais, uas yooj yim rau kev khiav lag luam. Kev ua haujlwm ntawm lub tsheb yog pom tau los ntawm peb cov khoom siv khiav haujlwm, ob qho uas nyob hauv lub tsheb tavxij thiab ib qho yog nyob rau ntawm kev khiav hauj lwm vaj huam sib luag ntawm sab xis ntawm lub tsheb tom qab.

Cov nyees khawm ua haujlwm hauv cab. Cov nyees khawm tswj rau lub hwj chim mov, hydraulic lub hwj chim take-off, thiab lub tshuab nqus tsev hwj chim take-off yog nyob rau hauv pem hauv ntej ntawm tus neeg tsav tsheb lub rooj, thiab mas yog siv rau kev npaj ua ntej lub tsheb khiav.wireless tej thaj chaw deb. Muab tso rau hauv lub cab, nws tsuas yog tswj kev sib hloov, luffing, expansion thiab contraction ntawm rotating boom ntawm cov kav dej phwj, thiab qhib thiab kaw ntawm lub nraub qaum ntawm cov kav dej phwj thiab tilting rov pib dua.

Kev ua haujlwm vaj huam sib luag. Nyob rau hauv lub thawv tswj nyob rau hauv lub rear ntawm cov dej phwj suction tsheb, nyob rau hauv tas li ntawd mus rau ntau yam kev tswj nyees khawm, kuj muaj cov cuab yeej tso saib, uas yog tsuas yog siv rau ntau yam dej phwj suction.

Main technical parameters ntawm cov khoom

Yam khoom			Chav tsev	Tsis muaj
Dimensions (ntev × dav × qhov siab)			mm	9250×2500×3890
Chassis qauv				DFH1250D4
cav qauv				D6.7NS6B290
Lub cav fais fab			kW/r/min	213/2300
Tsav ceev			km/h	89
Lub tshuab nqus tsev nqus tsev vacuum	Qhov siab tshaj plaws ntawm lub tshuab nqus tsev twj tso kua mis		L / min	15100
	Kev nqus tau zoo		m	＜9
	Cov dej phwj tank ntim		m3	13.5
	Txoj kab uas hla ntawm suction yeeb nkab		mm	125
ntxuav qhov system	Pump siab tshaj plaws		Mpa	7
	Qhov siab tshaj plaws ntawm cov dej twj tso kua mis		L / min	50
	Ntxuav lub tank ntim dej		L	700
Kev ua haujlwm	Qhov siab tshaj tawm lub kaum sab xis ntawm cov kav dej phwj tuaj		(degree)	41.5
	Boom tig lub kaum sab xis		(degree)	230
	Boom luffing kaum sab xis		(degree)	-27- ntxiv 53
Qauv qhov loj	Wheelbase		mm	4350, 1350 Nws
	Wheelbase	Tsheb log	mm	2010
		Tsheb log	mm	1860/1860
	Lub kaum sab xis		(degree)	20
	Tawm lub kaum sab xis		(degree)	12
	Yam tsawg kawg nkaus hauv av clearance		mm	249

Khoom kom zoo dua
1. Kev ua tau zoo tshaj plaws
Lub tank dej phwj muaj cov txheej txheem siab heev. Lub tank dej phwj yog optimized los ntawm finite element tsom xam txoj kev thiab tau dhau cov kev ntsuam xyuas nruj heev. Sab hauv ntawm cov dej phwj tuaj yeem siv cov txheej txheem sandblasting pretreatment thiab kev tiv thaiv corrosion ntawm thoob ntiaj teb nto moo hom xim, uas yog zoo heev los tiv thaiv corrosion thiab ruaj.
Lub hau npog ntawm lub tank yog cia li hloov mus rau thiab tawm, uas yog yooj yim rau tipping thiab unloading; nrog cov kua qib siab lub tswb tiv thaiv ntaus ntawv, muaj kev nyab xeeb thiab txhim khu kev qha; nrog tsis siv neeg tu tshuab kom yooj yim tu.

Ntau yam ntawm cov av nqus. PVC steel hlau reinforced hose los yog steel hlau braided hose nrog rotating boom tuaj yeem tig 230 degree horizontally, -27 degree - ntxiv rau 53 degree ntsug luffing, thiab qhov nqus qhov deb tuaj yeem nce los ntawm 1.3m los ntawm kev ncua thiab thim rov qab. Peb 1.8m extension kav yog siv los txuas cov yeeb nkab nqus. Qhov deb tshaj qhov nqus nqus tuaj yeem ncav cuag 9 meters.

Lub tshuab nqus tsev vacuum muaj txiaj ntsig thiab txhim khu kev qha.Lub tshuab nqus tsev vacuum rotary tau txais cov khoom lag luam nto moo thoob ntiaj teb, nrog lub tshuab nqus tsev qhov kawg ntawm 93 feem pua thiab lub peev xwm siab tshaj plaws ntawm 15100L / min. Kev ua haujlwm siab tshaj plaws: 1150r / min. Nws muaj cov yam ntxwv ntawm lub tshuab nqus tsev siab, nqus dej loj, thiab cov av nqus dej zoo.

High accessories configuration.Lub tshuab nqus tsev twj tso kua mis, cov twj tso kua dej siab, cov dej ntws tawm, cov khoom siv tawm, thiab lwm yam yog cov khoom lag luam thoob ntiaj teb lossis cov khoom lag luam paub zoo, thiab cov khoom siv hluav taws xob yog cov khoom lag luam thoob ntiaj teb los yog hauv tsev paub zoo, nrog cov khoom zoo thiab kev ntseeg siab.

3. Muaj kev nyab xeeb thiab txhim khu kev qha
Nruab nrog dej phwj tank kev ruaj ntseg brace.Nws tuaj yeem muab kev tiv thaiv kev ruaj ntseg ruaj ntseg thaum ua haujlwm tu.

Tsawg dej theem tswb system.Thaum cov dej theem ntawm lub tank dej huv yog qis dua li cov nqi teev thiab cov dej tsis muaj, lub kaw lus yuav cia li txo lub cav ceev kom tsis txhob khiav ceev los tiv thaiv lub twj tso kua mis.
Dej phwj tank siab qib tswb system.Thaum cov kua dej ntawm lub tank dej mus txog qhov siab, lub suab nrov thiab pom lub tswb (nrog lub suab nrov nrov), lub rooj vag valve yuav raug kaw, thiab lub cav ceev tau txiav txim siab txo kom tsis txhob khiav ceev los tiv thaiv kev nyab xeeb ntawm kev nqus. qhov system.
